传统接触式探伤受限于耦合不稳、曲面贴合失效；常规水浸法受限于固定检测路径，难以适配涡轮叶片、压力容器封头、医疗器械植入体等千变万化的几何轮廓。面对制造业高质量发展的硬性要求，钢研纳克研发的复杂曲面水浸式超声探伤系统突破单一运动模式局限，采用“六轴工业机械臂 + 高精度三轴直角坐标平台”双轨协同架构，实现空间自由度与微观精度的完美统一。

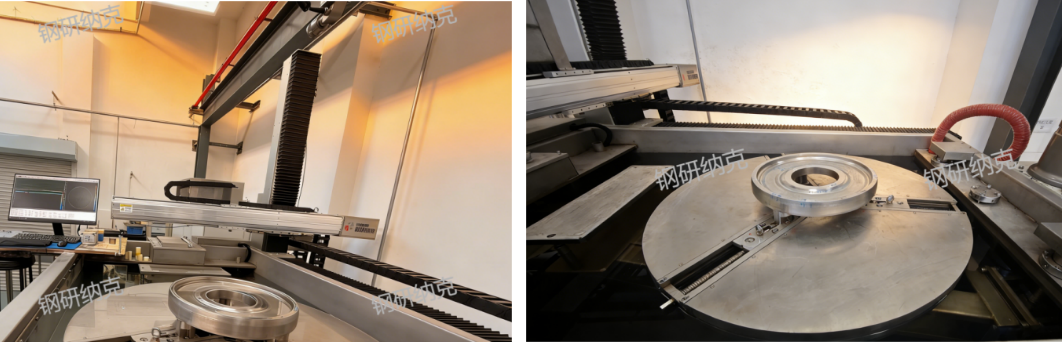

上图为盘环复杂曲面水浸式超声探伤系统
关键模块解析
首先，系统硬件采用双轨协同架构，整体由三部分构成。

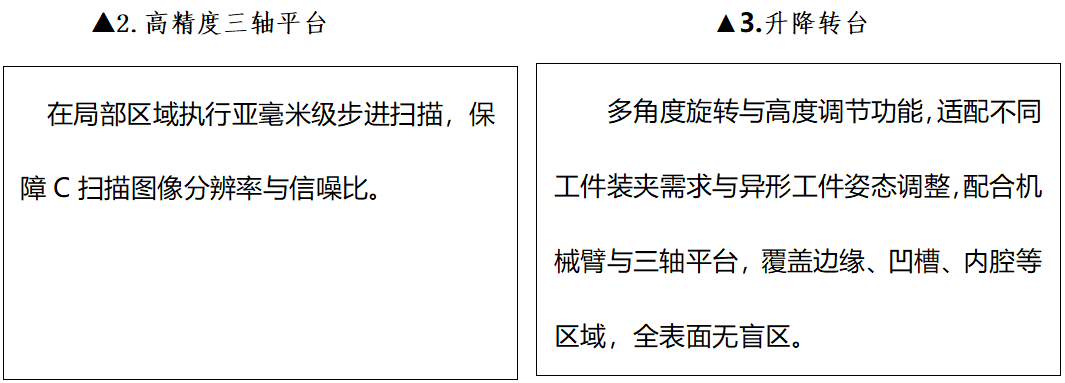

▲1.六轴机械臂：

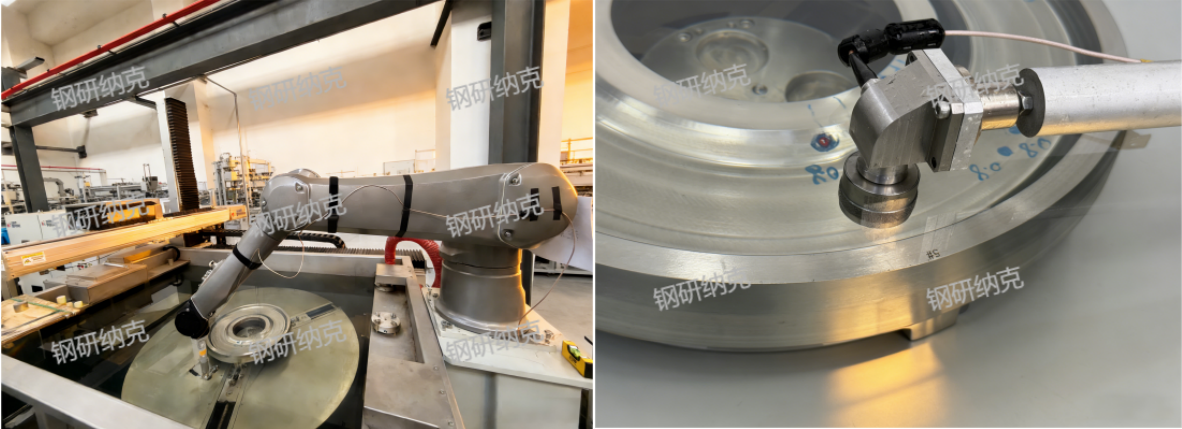

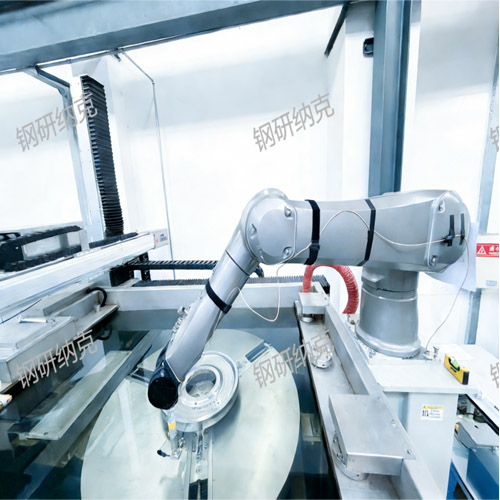

作业范围广，定位精度高；探头姿态支持动态调整，可精准匹配任意曲面法向，快速抵达工件任一区域，实现大范围粗定位与曲面姿态自适应对准。
Ø 其次，钢研纳克研发的复杂曲面水浸式超声探伤系统，A/C 扫描双模实时成像，条带 +环状双 C 扫模式精准匹配不同工件：
① 条带扫描：适配长条形曲面（如导流罩、翼型件），效率细节兼顾；
② 环状扫描：以工件旋转中心为基准，沿同心圆轨迹自动扫查，专为旋转对称件优化（如轴承套圈、法兰盘、圆柱壳体等），数据一致性达99.97%以上。

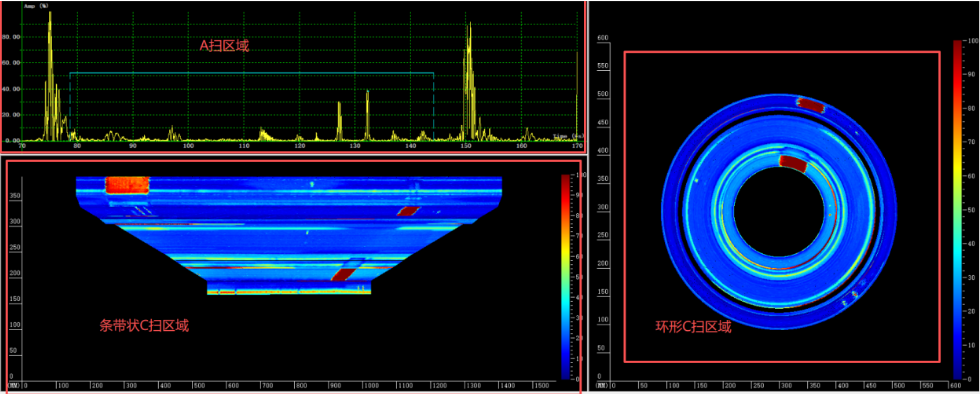

上图为盘环件复杂曲面检测C扫成像
系统以离线仿真驱动为核心，导入三维 CAD 模型精准规划探伤路径、参数与避障策略；仿真直连系统，硬件联动参数自调，全流程无人干预检测；闭环管理，数据自动存档，支持全生命周期追溯。
产品优势
钢研纳克复杂曲面水浸式超声探伤系统的研发与生产，锚定设备产业化发展方向，同时以技术落地为客户实现效益最大化，一套设备实现多种“扫查模式”：
1）可通过机械臂单独运动实现复杂曲面扫查；
2）可通过机械臂配合升降转台实现复杂环形件的扫查；
3）可通过三轴平台（或配合升降转台），实现规则工件的扫查。

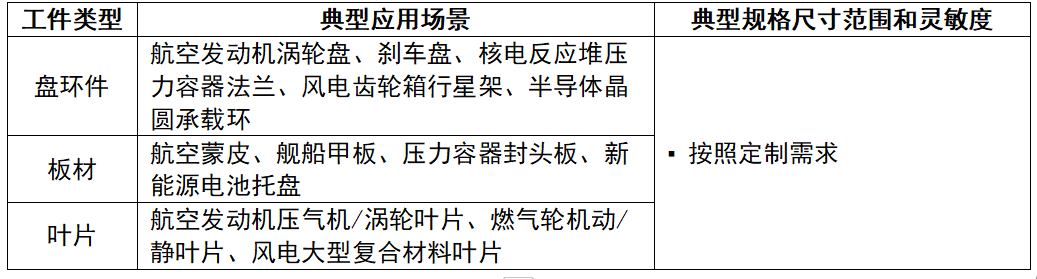

附：系统典型应用场景，以供参考。
