在超声无损检测领域，标准试块是设备校准、缺陷定量、数据溯源与行业比对的核心基准，其精度直接决定检测结果的可靠性，是规避漏检、误检、数据失真的关键。ASTM E127-20作为目前常用标准之一，为金属合金平底孔超声参考试块的制造与质量控制提供了系统化规范。

一、标准基础概述

ASTM E127-20标准历经多次迭代，2020版整合多项配套标准技术要求，优化加工公差、超声校验、试验参数等核心条款，是目前行业用的较多的超声试块通用规范。

本标准适用于直接接触法与水浸脉冲回波法两大主流检测工艺，适用于钢、铝、钛等工业金属合金平底孔参考试块的设计、加工与质控，广泛服务于航空航天、压力容器、轨道交通等高端精密检测场景。

二、三大试块组核心功能

标准明确了基本组、面积-幅度组和距离-幅度组三类标准试块组。

基本组由10个参考试块组成，是日常校准的基础核心套装，也是其余两组试块标定的依据。试块统一3英寸标准埋深，通过3/64英寸、5/64英寸和8/64英寸三种孔径信号比对，建立缺陷面积与幅度的对应关系；通过不同长度同孔径试块的测试，建立距离和幅度关系，为缺陷定量、信号修正提供基础数据支撑。

面积-幅度组用于表征相同埋深下不同孔径的回波变化情况，通过绘制面积-幅度曲线，有效解决同深度、不同尺寸缺陷的误判问题。

距离-幅度组用于表征相同孔径下不同埋深的回波变化情况，以建立传播深度与回波幅值的衰减补偿曲线。大幅提升不同埋深缺陷检测的一致性与精准度。

三、标准作用

该标准作用在于统一 “量值溯源”：通过高精度加工与严格超声校验，让试块的反射信号稳定可复现，既用于超声仪器线性、灵敏度、分辨率等关键指标校准，也为缺陷当量判定提供基准，避免因试块不规范导致数据偏差、漏检误判。标准不设定产品验收等级，重点保障试块本身精度，适配各类行业检测需求。

四、DAC 距离-幅度特性测量

根据标准要求，距离-幅度特性测量仅适配5MHz、3/8in.(9.5mm)平探头水浸检测的固定工况，其水程距离等于测得的最后一个近场最大值的距离，并且使用的超声检测仪器需经ASTM E317校准，探头需经ASTM E1065校准。

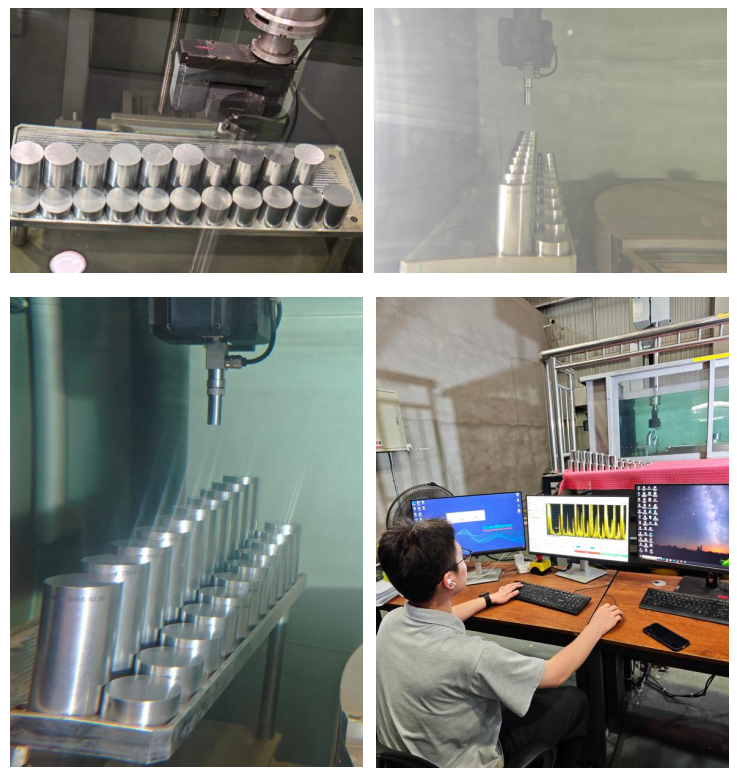

以下是钢研纳克按照ASTM E127检测距离-幅度组试块的现场图：

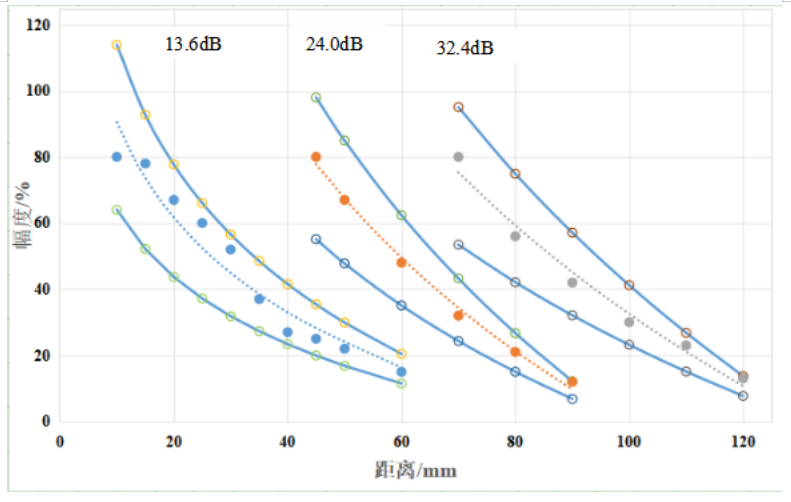

                                                               距离波幅曲线图如下：
