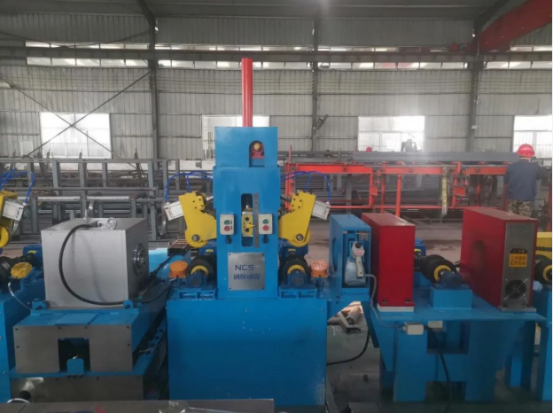

设备主机
1 升降平台：
升降平台由磁饱和器安装平台，水平行走机构，升降机构三层组成。针对不同规格的产品，此平台可电动＋手动调节高度，以保持与辊道的固定标高一致，具有平台高度数字指示，便于操作；当产品线不做涡流检测时，为了保证生产安全，可通过水平机构将磁饱和器移至辊道线外，保证六角钢管直接通过。
2 磁饱和：
用于对被检产品进行充磁。为了适应被检产品的外形形状，磁饱和内部线圈也为六角缠绕而成。
3 涡流探头：
用于检测六角钢管缺陷的涡流穿过式探头，其包含壳体，六角形内孔涡流线圈，六角形内孔探头端盖。根据六角钢管规格的不同，选取合适的穿过式探头。
4 六角导套：
导套采用导磁性材料制作，内孔根据规格制作为六角形。其作用是保护探头防止磨损线圈、另六角钢管对应边部按照固定位置前进。同时，导套也保证了工件磁化的效果。
实际生产检测结果
下图为实际检测中仪器设备参数及显示结果照片。

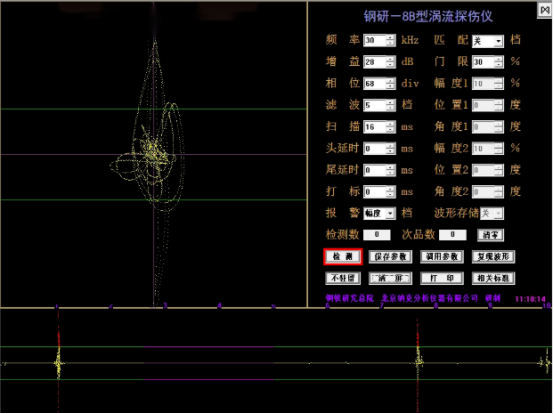

仪器设备参数图片

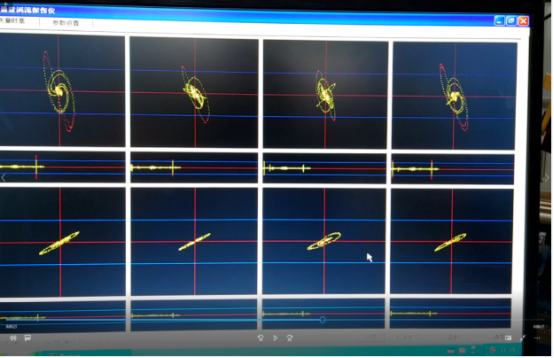

显示结果图片
